Запчасти Logamax: схема модели U032-24K

Схема общая

Каталог запчастей

Номер на схеме	Название элемента
1	Кожух
2	Теплообменник
3	Горелка
4	Газовая арматура
5	Гидроблок
6	Вентилятор/Модуль управления

Схема №1: Кожух

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Кожух	87054312670
2	Винт (10 шт.)	29106124350
4	Уплотнение	87047010770
5	Несущий элемент (комплект)	87080061300
7	Заглушка воздухозаборника	87080060220
8	Винт 4,8x13 (10 шт.)	29106124320
9	Уголок крепёжный	87080032180
10	Расширительный бак 6 л	87054070050
11	Соединительный патрубок	87007152170
13	Прокладка	87001036570
14	Комплект дроссельных шайб дымохода	87099187240
16	Уголок крепёжный	87013020990
17	Крышка	87013022250
18	Монтажная шина	87080031430

Схема №2: Теплообменник

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Теплообменник	87054063230
3	Прокладка (10 шт.)	87001031250
4	Гайка (10 шт.) G 1/2"	87133000180
5	Прокладка 1/2" (10 шт.)	87101030450
6	Патрубок обратной гидролинии	87007151870
7	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
8	Соединительный патрубок	87007151950
9	Датчик температуры	87004000150

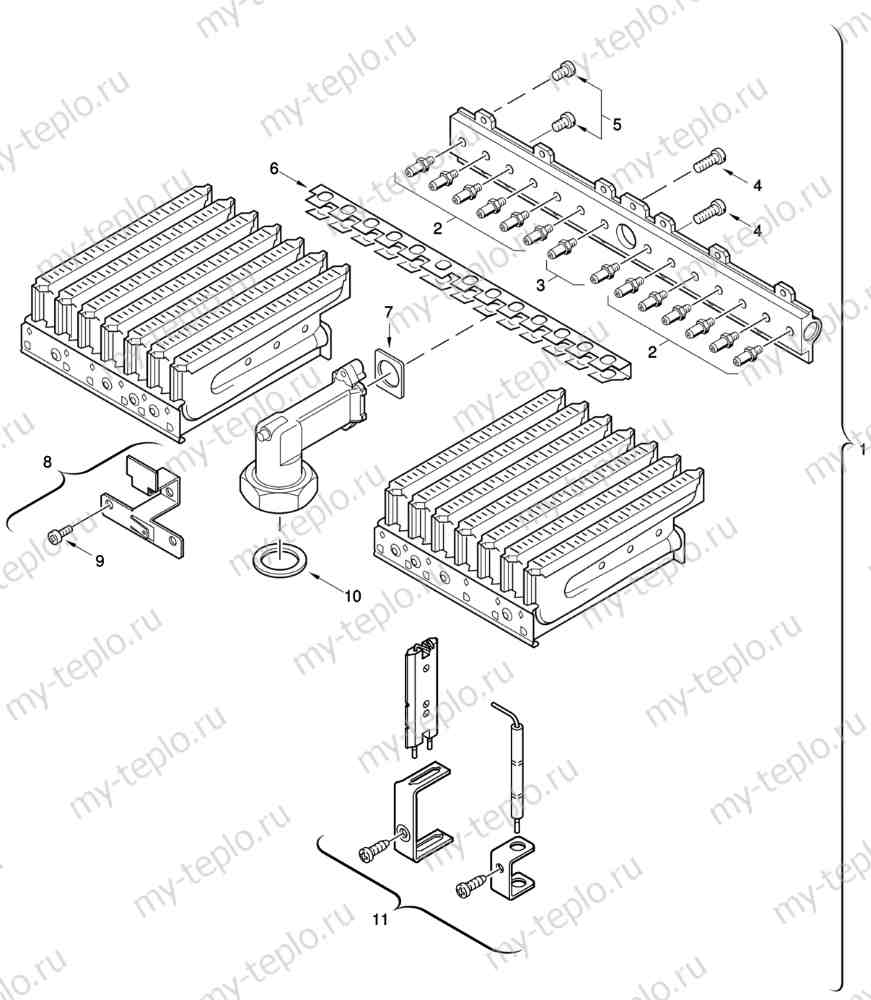

Схема №3: Горелка

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Горелка	87081206240
2	Форсунка (125) (10 шт.)	87082021160
3	Форсунка (120) (10 шт.)	87082021240
5	Винт M3,5x10 (10 шт.)	87034010690
6	Распределитель теплового потока	87113043050
7	Прокладка (10 шт.)	87010030100
8	Угловой кронштейн	87113042870
9	Винт (10 шт.)	29106194090
10	Прокладка 1" (10 шт.)	87101030600
11	Комплект электродов	87181070500
99	Комплект переналадки на природный газ	87190024510

Схема №4: Газовая арматура

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Газовая арматура FD<=310	87070210260
1	Газовая арматура FD>=311	87387058250
2	Переходник	87052021290
3	Прокладка (10 шт.)	87001030140
4	Газоподводящая трубка	87007151690
5	Резиновое кольцо (10 шт.)	87002051440
6	Винт 4,8x13 (10 шт.)	29106124320
7	Комплект уплотнений 23,9х17,2х1,5	87101030430
8	Винт (10 шт.)	29106421320
9	Мастика	7736502450

Схема №5: Гидроблок

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Теплообменник ГВС	87054062870
2	Уплотнение (10 шт.)	87102050600
3	Мотор	87074060980
4	Упругая зажимная шайба (10 шт.)	87047050390
5	Перепускной вентиль	87085003720
6	Резиновое кольцо (10 шт.)	87002051460
7	Узел подключения к обратной линии	87387014870
8	Запиточное устройство	87074052300
9	Байпасный патрубок	87007151890
10	Ограничитель протока 8 л	87085003690
11	Фланец	87057001040
12	Датчик температуры NTC	87004000140
13	Предохранительный клапан латунный FD<460	87074010270
14	Комплект уплотнений (10 шт.)	87002051530
15	Винт (10 шт.)	87034011100
16	Винт	87434010190
17	Гидроклапан	87074060640
18	Ремкомплект	87099187470
19	Комплект уплотнений 23,9х17,2х1,5	87101030430
20	Насос	87072040420
23	Электрокабель насоса	87144018960
24	Упругая зажимная шайба	87047050380
25	Резиновое кольцо (10 шт.)	87002051590
27	Автоматический воздухоудалитель	87185050390
28	Крепёжная рамка	87013091380
29	Гайка	87033090010
30	Винт M 5.0X20	29106421620
32	Прокладка 1/2" (10 шт.)	87101030450
37	Сетчатый фильтр	87005070740
38	Предохранительный клапан пластиковый FD=>460	8738709573
39	Винт (10 шт.)	8738709574

Схема №6: Вентилятор/Модуль управления

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Блок управления	87072072520
2	Ручка-регулятор	87020003210
3	Шильдик	87054000890
4	Крышка	87054000690
5	Электронная плата для U032/U034 <=FD310	87083002920
5	Электронная плата для U032/U034 >=FD311	87387058270
6	Предохранитель T2A (10 шт.)	87445030110
7	Крышка	87054000560
8	Винт (10 шт.)	87034030740
9	Вентилятор	87072040380
10	Штуцер дифф.реле давления	87033053020
11	Гибкая подводка (комплект)	87007030490
12	Дифференциальное реле давления	87074060070
13	Винт (10 шт.)	29106124100
14	Манометр	87387036010
15	Уплотнение 6x2.5 мм (10 шт.)	87186411900
16	Клипса	87387014840
17	Кабель запальника	87044011460
18	Кабельный жгут	87044012260
20	Кабель	87044012340
25	Крышка	87013042740
29	Клипса (10 шт.)	87199053350
30	Соединительный кабель	87387058260
